工作

環境

設備輸入電壓

220V

±10%

設備輸入頻率

50HZ

±5%

設備輸入電流

<45A

/

驅動

電壓

Vge

Vgon=0~+30V可調

Vgoff=0~-30V可調（5V≤Vgon-Vgoff≤30V）

通過計算機設定；精度±3%

脈沖

寬度

單、雙脈沖時間可調

<4us（總時間）

通過計算機設定

母線電壓

波動范圍

±3%

/

功率回路寄生電感

寄生電感

<15nH

/

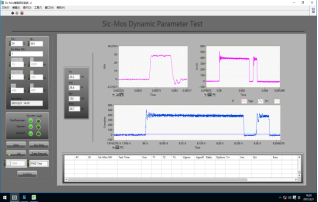

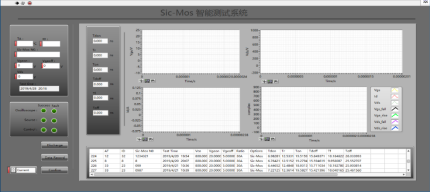

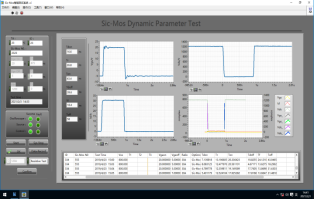

開關特性

開通特性

Td(on): 5-400ns

Tr: 5-400ns

Ton: 5-1000ns

Eon：1-500mJ

1. Rgon/Rgoff=客戶焊接電阻

2. 開通測試發雙脈沖，脈沖時間在計算機輸入，<4us（總時間）

3. 關斷測試發單脈沖，脈沖時間在計算機輸入，<4us（總時間）

4. 分辨率：0.1ns

5. 測試精度±5%

關斷特性

Td(off)：5-400ns

Tf: 5-400ns

Toff: 5-1000ns

Eoff: 1-500mJ

二極管反向恢復特性

反向恢復

Trr: 5-400ns

Qrr:1nC~100uC

Irm:0~400A

Erec:1~500mJ

1. 發雙脈沖，脈沖時間在計算機輸入，<4us（總時間）

2. 分辨率：0.1ns

3. 測試精度±5%

SC

關斷電流Idmax

關斷峰值電壓Vdsmax

Idmax:0~6000A

Vdsmax:0V~1500V

1. 發單脈沖，脈沖時間<4us，脈沖時間在計算機輸入

2. 分辨率：0.1ns

3. 測試精度±5%

柵極特性

柵電荷

Qg: 1nC~100uC

1. 漏極電壓50V~1500V

2. 分辨率：0.1ns

3. 測試精度±5%
